工作原理
DS1307串行实时时钟是一种低功耗、完整的二进制编码的十进制（BCD）时钟/日历加56位字节的NV SRAM。地址和数据通过IIC串行传输，双向总线。时钟/日历提供秒、分、时、日、星期、月和年的信息。月的最后一天自动调整月的日数少于31天，包括闰年的修正。时钟运行24小时或者12小时格式与AM/PM指标。
引脚说明
| 名称 | 描述 | Orange pi |
| VCC 2脚 | 电源5V | Pin2 |
| GND 6脚 | GND | Pin6 |
| SDA 3脚 | 数据 | Pin3 |
| SCL 5脚 | 时钟 | Pin5 |

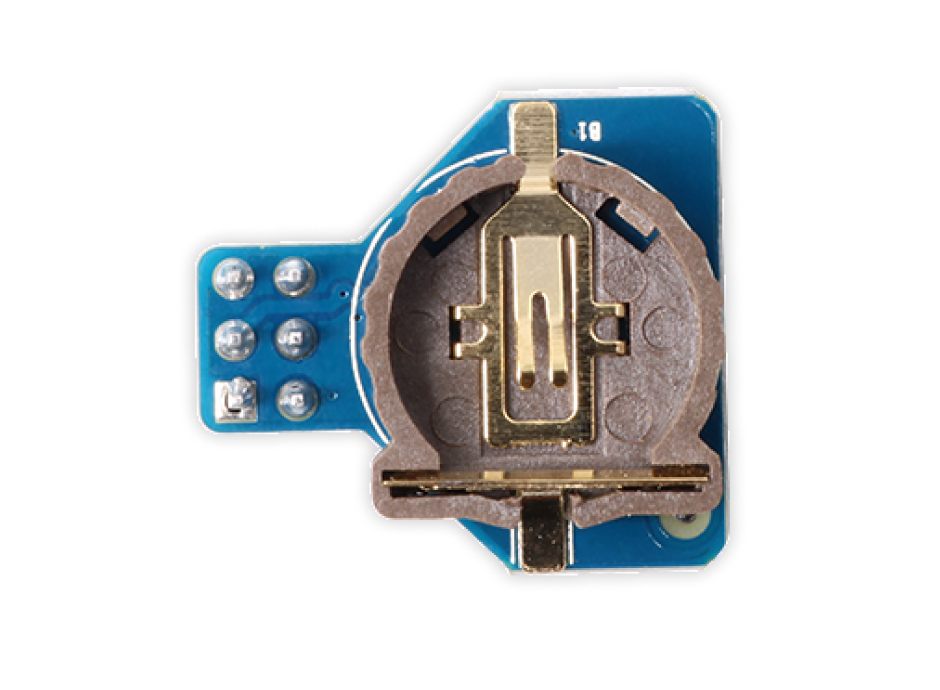

产品详细图
