工作原理
红外接收头内部包括红外监测二极管、放大器、限副器、带通滤波器、积分电路、比较器等。红外监测二极管检测到红外信号，
然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器
（带通滤波器可以通过30khz到60khz的负载波），再通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。
引脚说明
| 名称 | 描述 | Orangepi |
| + | 电源3.3V | Pin1 |
| GND | GND | Pin6 |
| DO | Digital output | Pin37 |
| AO | Analog outpu | Pin |

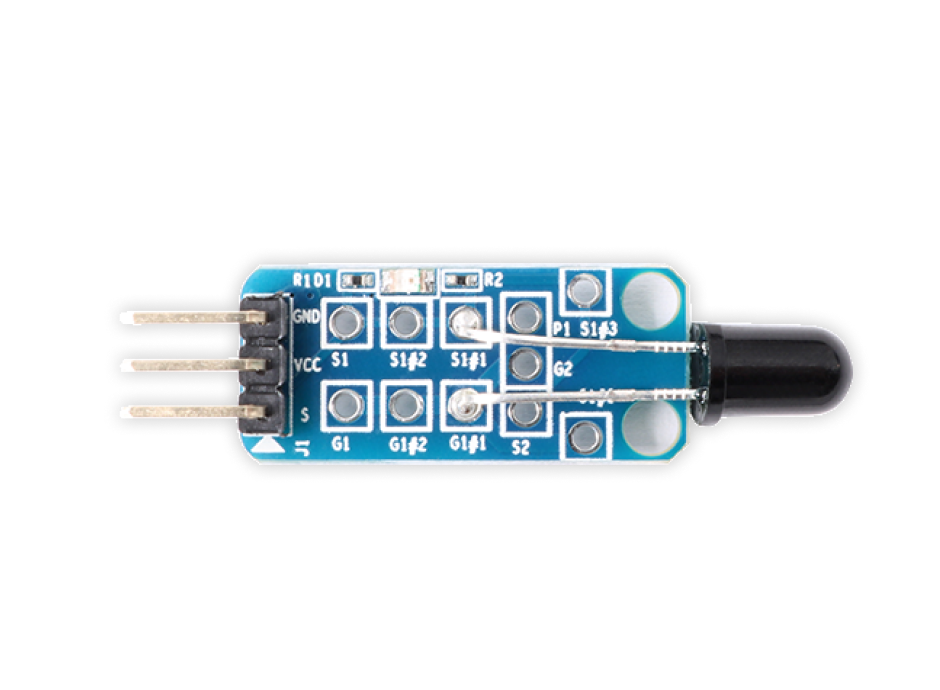

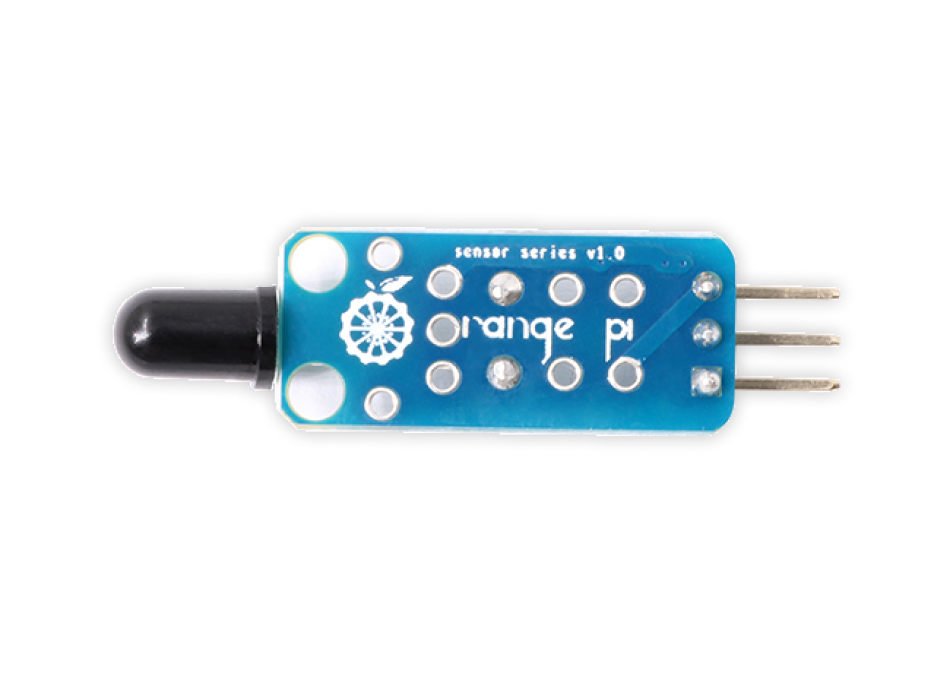

产品详细图
